Conexión de temporizador digital con contactor
Tengo un temporizador tork dgu100 que va a un asco 918, y también tenemos un interruptor de sobre marcha. He conseguido que el interruptor haga funcionar las luces con la bobina cerrada. Después de llamar a tork me dijeron que no se puede hacer bocause el reloj de tiempo no es un reloj momentáneo que es dgum100. Llame a asco y me dijeron que se puede hacer con un accesorio 47 en el asco. ¿Alguien sabe como funciona el 47? He buscado un buen esquema pero no lo he encontrado.
La lógica del circuito es que un par de contactos, uno NO y otro NC están conectados a la bobina. Estos contactos indican efectivamente el estado del contactor. El terminal de entrada de control para hacer que el contactor pase al estado de contactor cerrado es a través de un contacto que está cerrado cuando el contactor está abierto. La aplicación de una señal de control, tensión, entre este terminal y el otro extremo de la bobina energiza la bobina haciendo que el contactor pase al estado cerrado. A su vez, la señal de control a la bobina se retira de la bobina.
Así, un interruptor SPDT puede controlar este contactor. Si desea múltiples puntos de control, entonces es necesario que los interruptores de control SPDT paralled sean interruptores de acción momentánea con resorte de retorno al centro.

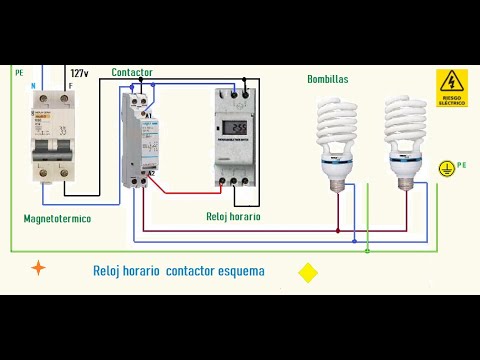

Esquema eléctrico del contactor temporizado
¿Cómo instalar un reloj horario con un ASCO 917/918? Para utilizar el ASCO 917 o 918 con una fotocélula, se necesita el accesorio 47. Lea el artículo separado de preguntas frecuentes “¿Cómo cablear correctamente el accesorio 47 al ASCO 918/917? Después de instalar correctamente el módulo accesorio 47 con el ASCO 918/917, un reloj programador suministrado por el cliente puede convertirse en el dispositivo de conmutación para el control de la apertura y cierre del contactor. Consulte el siguiente esquema de ejemplo que muestra la conexión típica de un reloj temporizador con el accesorio 47. Publicado para:ASCO Power Technologies USPublicado el:6/7/2022Modificado por última vez el:6/7/2022¿Esto respondió a su pregunta?SíNo
Relé contactor temporizado
Su contactor de iluminación tendrá 2 terminales de bobina, normalmente marcados A1 y A2. Si usted tiene una bobina de 120Vac, que la tierra de su neutro en el terminal A2 – y dejarlo allí todo el tiempo – no debe ser la conmutación. A continuación, ejecute su 120V caliente a través de su contacto normalmente abierto en su temporizador. El otro lado de este contacto normalmente abierto debería estar en A1, de forma que cuando el temporizador se active (se encienda) el contacto se cierre y envíe la corriente a A1. El contactor se activará cuando tenga el voltaje correcto entre A1 y A2. Si usted tiene una bobina de voltaje diferente, todavía el cableado de la misma – una pierna va a A2 y se queda allí – otra pierna va a través de su temporizador y de nuevo a A1. Esto es suponiendo que el contacto del temporizador se mantiene todo el tiempo que desea que sus luces estén encendidas.
Esquema eléctrico de temporizador y contactor monofásico
Este diagrama muestra cómo hacer un diagrama de cableado de temporizador y contactor. En este circuito, utilizamos un DP MCB ( Interruptor automático en miniatura de doble polo ), un temporizador, un contactor magnético y un TP MCB ( Interruptor automático en miniatura de triple polo ). Este diagrama de circuito es muy simple y fácil de hacer conectarlo. Si desea saber más acerca de este circuito, por favor revise nuestro video de youtube por debajo del post.
DP MCB En dos polos MCB, conmutación y protección se ve afectada en las fases y el neutro. Un Interruptor de Doble Polo o DP es un Interruptor que Controla dos Circuitos al mismo tiempo. En términos de conmutación residencial, esto normalmente significa que conmuta la fase y el neutro al mismo tiempo. En términos sencillos, los interruptores bipolares o DP están diseñados exclusivamente para controlar dos circuitos eléctricos diferentes al mismo tiempo, lo que permite aislar los aparatos de forma segura y fiable. Combinaciones de ventiladores o luces y Equipos Médicos son algunas de las muchas aplicaciones de los Interruptores Eléctricos DP.
Un temporizador es un tipo de dispositivo de conmutación de tiempo que controla y regula circuitos eléctricos y aparatos eléctricos y electrónicos mediante el ajuste de tiempo (encendido/apagado). El temporizador es básicamente de 8 pines. Al igual que otros dispositivos de control el temporizador tiene una bobina y cuando esta bobina se magnetiza, el temporizador funciona on/off. El temporizador tiene dos extremos comunes y cada extremo común tiene opciones de normalmente cerrado y normalmente abierto. Cuando el temporizador se ajusta por tiempo, el temporizador se dispara al final de ese tiempo.
